Устройство ГДТ

Как устроен гидротрансформатор

Насос, турбина, реактор и муфта блокировки — на реальных фото. Разбираем, зачем нужна каждая деталь, как она изнашивается и что мы с ней делаем при ремонте.

01 — Детали

Из чего состоит гидротрансформатор

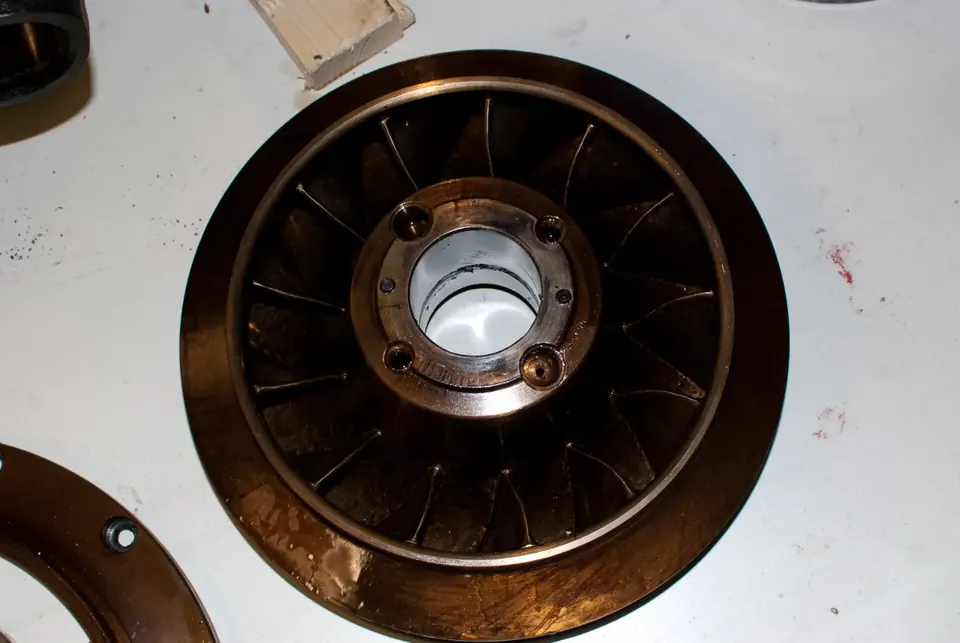

Насосное колесо

Приварено к крышке и вращается с двигателем. Лопатки разгоняют масло и направляют поток на турбину.

Что изнашивается: Отрыв или трещины лопаток, износ ступицы насоса, деформация корпуса давлением.

Что делаем: Дефектуем лопатки, ремонтируем посадки, меняем ступицу.

Турбинное колесо гидротрансформатора на валу

Турбина

Приводится потоком масла и через шлицевую ступицу вращает первичный вал коробки.

Что изнашивается: Износ шлицев ступицы, ослабление заклёпок, повреждение лопаток обломками.

Что делаем: Меняем шлицевую ступицу турбины, проверяем лопатки.

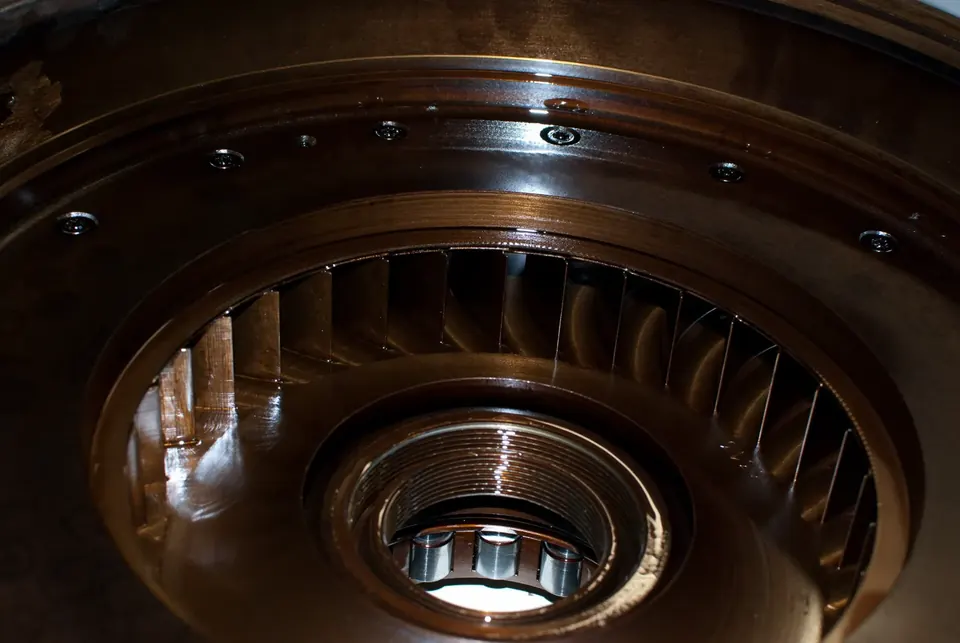

Реактор (направляющий аппарат) гидротрансформатора — лопатки

Реактор (статор)

Стоит между турбиной и насосом и разворачивает поток обратно на насос. Благодаря ему при трогании момент увеличивается примерно вдвое. На скорости реактор свободно вращается на обгонной муфте.

Что изнашивается: Муфта проворачивается в обе стороны (слабый разгон) или клинит (перегрев на скорости). Разрушение крышки реактора.

Что делаем: Проверяем работу муфты вручную, меняем ролики или реактор.

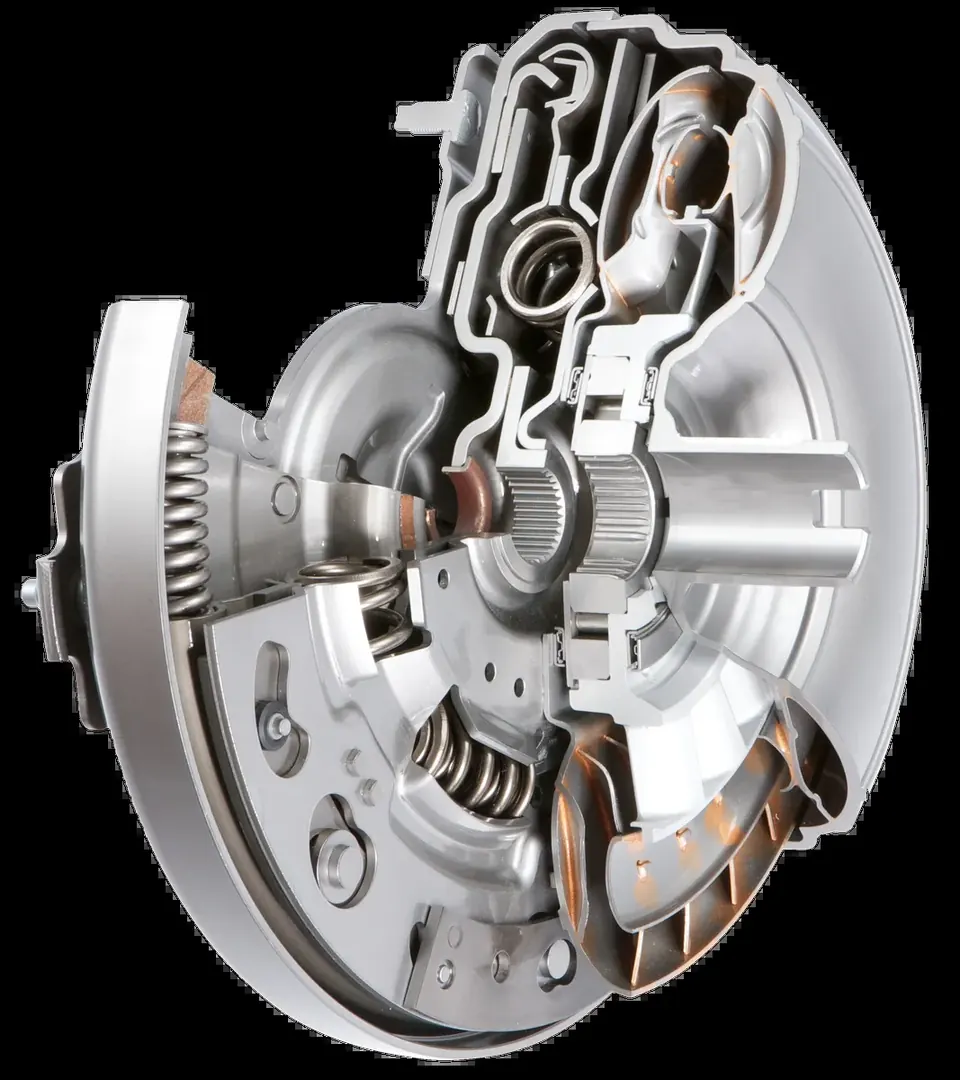

Разрез гидротрансформатора с демпфером блокировки и маятниковым гасителем

Демпфер блокировки

Пружины гасят рывки и вибрации двигателя, когда блокировка включена.

Что изнашивается: Усталость и поломка пружин, износ окон и шлицев — стук и удары.

Что делаем: Меняем пружины или демпфер в сборе.

Гидротрансформатор с вырезанной четвертью: видны турбина, реактор и муфта блокировки

Корпус и крышка

Крепится к приводному диску двигателя через лапы или шпильки и вращается вместе с коленвалом. Её внутренняя поверхность — ответная для накладки блокировки.

Что изнашивается: Износ ответной поверхности, трещины и сорванная резьба у лап, износ пилота.

Что делаем: Протачиваем рабочую поверхность, восстанавливаем лапы и резьбу.

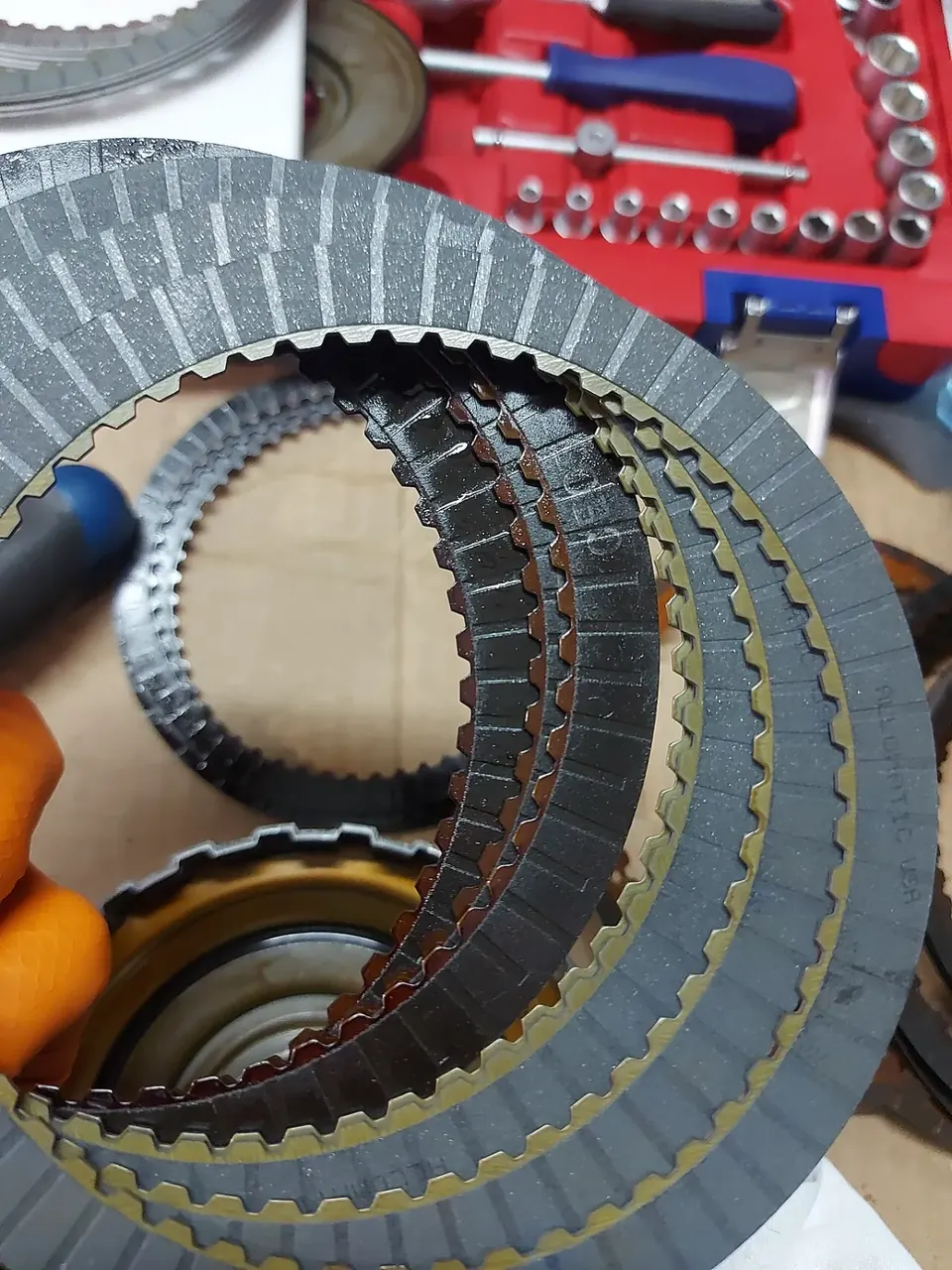

Фрикционные диски АКПП — новые и изношенные

Муфта блокировки: фрикцион

Поршень прижимает фрикционную накладку к крышке и соединяет двигатель с коробкой напрямую — без проскальзывания масла. Это экономит топливо и снижает нагрев.

Что изнашивается: Износ, прогар и отслоение накладки, негерметичность поршня. Самая частая причина ремонта ГДТ.

Что делаем: Протачиваем поверхности, приклеиваем новую накладку на термопрессе, меняем уплотнения.

Зачем автомату гидротрансформатор

У механической коробки между двигателем и трансмиссией стоит сцепление, которым управляет водитель. В автомате эту роль играет гидротрансформатор: он позволяет машине стоять на месте с включённой передачей и плавно трогаться без участия водителя.

Внутри ГДТ нет жёсткой связи между двигателем и коробкой — момент передаёт масло. Насосное колесо, соединённое с двигателем, разгоняет поток, турбина его принимает, а реактор разворачивает масло обратно на насос. Благодаря реактору ГДТ не просто передаёт, а усиливает крутящий момент при трогании — примерно вдвое.

Почему нужна блокировка

Передача момента через масло всегда идёт с проскальзыванием — это потери и нагрев. Поэтому на скорости включается муфта блокировки: поршень с фрикционной накладкой прижимается к крышке и соединяет двигатель с коробкой напрямую.

Современные коробки включают блокировку всё раньше и часто держат её в режиме управляемого проскальзывания. Это экономит топливо, но именно поэтому накладка — самая изнашиваемая деталь ГДТ.

01 Трогание

≈ 2 : 1

Машина стоит на тормозе, турбина неподвижна, насос вращается с двигателем. Реактор заблокирован обгонной муфтой и разворачивает поток — крутящий момент на входе в коробку максимальный, примерно вдвое больше, чем у двигателя.

02 Разгон

2 → 1

Турбина раскручивается и догоняет насос. Усиление момента плавно уменьшается, реактор ещё работает.

03 Гидромуфта

1 : 1

Турбина вращается почти с той же скоростью, что и насос (около 85–90%). Реактор свободно крутится на обгонной муфте. Момент не усиливается, а небольшое проскальзывание превращается в тепло.

04 Блокировка

прямая связь

Поршень прижимает накладку к крышке — двигатель и коробка соединены напрямую. Проскальзывание почти нулевое: меньше расход и нагрев. Именно эта накладка изнашивается чаще всего.

02 — Цифры

Гидротрансформатор в четырёх числах

≈ 2 : 1

максимальное усиление момента при трогании (обычно 1,8–2,5)

85–90 %

скорость турбины от скорости насоса, когда ГДТ переходит в режим гидромуфты

≈ 0

проскальзывание при полностью включённой блокировке

5 сек

максимум для стоп-теста на полном газу — дольше нельзя, масло перегревается

03 — Словарь

Термины, которые вы услышите от мастера

ГДТ, «бублик»: Гидротрансформатор — гидравлическая муфта с функцией усиления момента между двигателем и АКПП или вариатором.
Насосное колесо: Часть корпуса, вращается вместе с двигателем и разгоняет масло.
Турбина: Приводится потоком масла и вращает первичный вал коробки.
Реактор (статор): Разворачивает поток масла и за счёт этого усиливает момент при трогании.
Обгонная муфта: Держит реактор неподвижным при разгоне и позволяет ему вращаться на скорости.
Муфта блокировки: Поршень с фрикционной накладкой, который напрямую соединяет двигатель и коробку.
Управляемое проскальзывание: Режим, в котором блокировка включена не полностью: экономит топливо, но нагружает накладку.
Демпфер: Пружины, гасящие крутильные колебания и рывки при работе блокировки.
Стоп-тест: Проверка максимальных оборотов на заторможенной машине — показывает работу реактора и пакетов.
Опрессовка: Проверка герметичности ГДТ сжатым воздухом под водой после сварки.
